设计理念

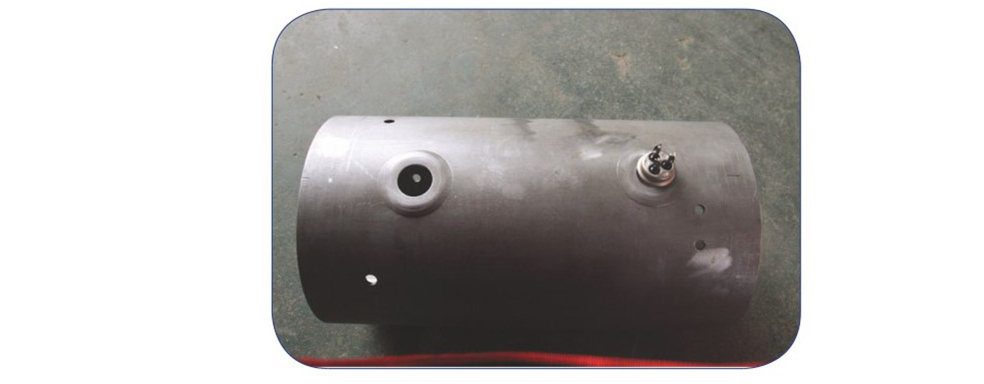

该设备是用于冰箱压缩机.上的密封接线端子与压缩机壳体,吸气管与压缩机壳体的电阻凸焊设备,主要由机身、中频逆变电源、专用变压器、焊接气缸、上下焊接电极、气路系统、冷却回路、安全监测报警装置等组成。

客户提供的工件规格及焊接要求:

1、产品规格:产品板材为中低碳钢，厚度3-6mm ;

2.焊接强度要求:接线端子与壳体焊接牢固,满足破坏性实验(用600g铁锤敲击及10.5Mpa水压实验不泄露) ;

3、焊接后工件要求:焊接后,接线端子与基准面的高度、位置度符合图纸要求,接线端子环形完整，无飞溅,玻璃体保持完好,不能影响原有的电气性能。

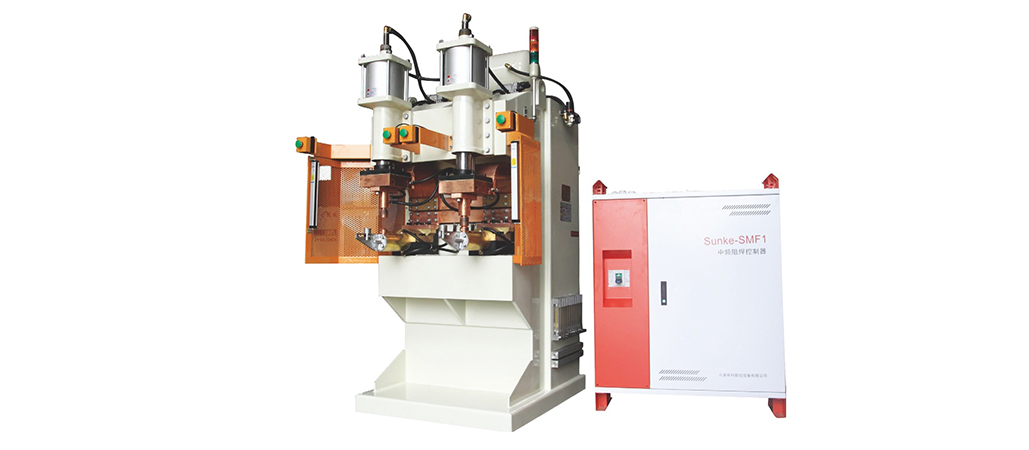

为满足客户的以，上要求,我公司采用一机双气缸专用焊接设备,一只气缸焊接接线柱,一只气缸焊接吸气管;接线柱与吸气管的焊接参数存储在不同的焊接规范里,通过工位上的控制操作开关从微电脑控制箱内调取所需的焊接参数，从而达到对产品的准确焊接。

产品特点

●双头专用焊接机身 采用立式加强结构使用优质厚钢板焊接而成,内设有加强筋机身结构合理美观，并经过去应力处理,具有及其优良的力学性能,不易变形。

●采用中频逆变直流焊接电源，变压器体积小输出能量大,焊接变压器频率为1000 Hz且变压器整流二极管能把电能转变为直流电源提供焊接使用,从而将生产成本降至极低。

●焊接气缸采用大缸径高压可调气 缸,并设有导向导轨,具有高效、稳定、自动、可靠的优良特性。

●采用的中频逆变控制器输出电源频率1000Hz .时间精度为毫秒级;最多可编程64套焊接规范,更设有焊接电流实时监测、焊点计数等功能,便于管理,确保焊接质量。

●装有水流不足、 气压过低等实时监测功能,装有声光报警指示灯,装有红黄绿三色警示灯分别代表设备的故障、工作和电源指示,最大程度上保障操作员工的人身安全、设备使用安全、产品焊接质量。

●采用双按钮开关启动,操作人员与电极之间装有光栅保护,焊机操作区的两侧、两气缸之间装有防护网,从而确保因员工操作不当等原因而引|发的产品或人员损害。

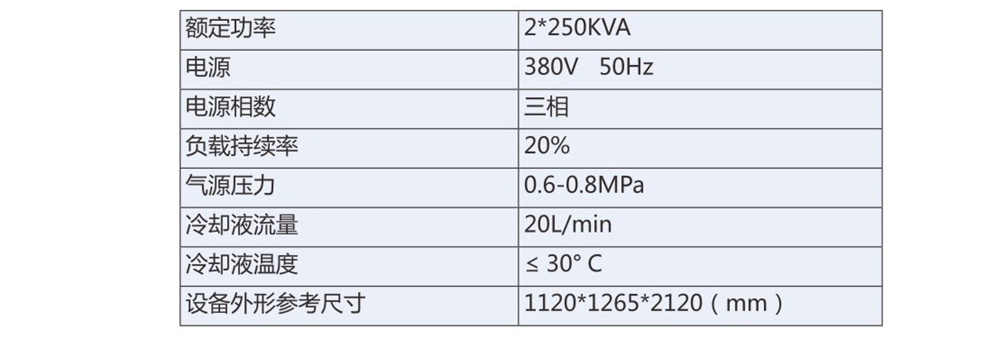

技术参数

产品细节
