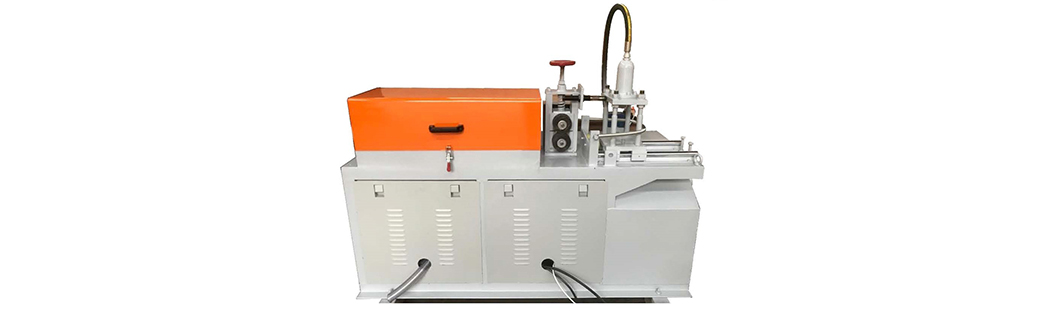

YGT4- 8调直切断机

产品描述

产品特点

本机主要由进料口、调直筒、牵引送料机构、液压切断机构机座、承料架、电机传动机构及电气控制箱成。

>> 盘条架安装在离主机4 M的地方,用于存放盘圈钢筋。

>> 调直筒通过三角皮带由电机驱动,调直筒体内有五块调直模根据不同线径把刚才调成一定的曲线幅度(幅度太小出来的线材为月牙 弯,幅度过大出来的线材为波浪线)

>> 牵引送料装置由伺服电机经过同步带传动到减速机变速,然后同步到牵引压轮,根据不同线径选择合适的线槽,牵引压轮夹持线材往前送料,并能实现调速和计长度,到达所设定长度后停止驱动,液压切断后重新开始第二根送料。

>> 液压切断机构:自动调压油泵,使得油泵压力不用人为调整,避免压力过高烧毁电机,确认电机旋转方向与油泵旋转方向匹配,即打开电机油泵就开始供油,通过电磁换向阀,把油注入油缸实现切断,油缸回刀靠油缸自身弹簧实现快速回刀。

>> 承料架用于承受切断后的直钢筋,料枪底部是一根托丝杆使得调直后是线材不会挂落下来,切断时压板把开门装置下压通过打开托丝杆使线材落下,并通过扭簧闭合。

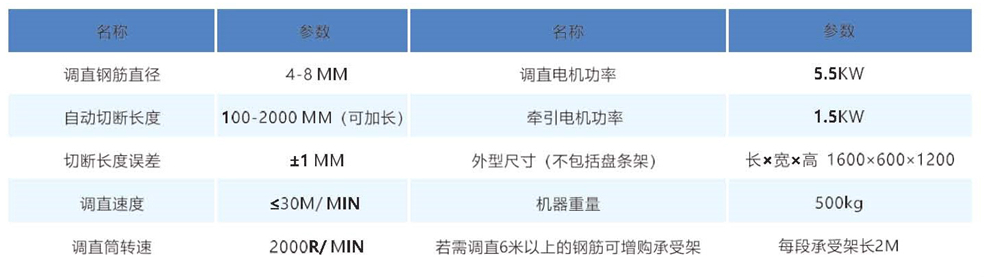

技术参数
